Al蜂窝板及玻纤蜂窝板相控阵C扫检测
1. 背景
蜂窝结构的复合材料由于其高强度的耐压能力，**早被用于航空航天的重要支撑结构上。
随着技术的发展，蜂窝结构复合材料也被广泛用于包括铁路、建筑装饰、船舶等多个领域。
尤其是Al蒙皮/Al蜂窝结构的复合材料，中心为铝质六边形蜂窝，密度小（每平方米大约为3～7公斤），是同厚度同面积木板重量的1/5，玻璃的1/6、铝材的1/7，大大降低建筑载荷和造价，由于中间夹层含大量空气，可隔音（空气隔声量可达30dB）、隔热（热阻可达0.02(㎡·K/W)），无可燃物质，防火等级达到B1级，防水、防潮、无有害气体释放，单位质量的比强度大、比刚度高(结构刚度为肋式的1.7倍)，且不易变形。
蜂窝结构复合材料的检测历来都是检测的难点，之前的航空航天蜂窝复合材料检测主要使用超声喷水系统进行检测，系统结构复杂，造价昂贵，且效率不高，一般只用于航空航天复材制造企业，检测复杂形状且检测要求较高的环境使用。
该实验使用一种全新的超声相控阵检测技术进行检测，该检测方法高效、显示清晰、检测结果可靠，设备或系统造价相比于喷水系统低廉，且适用于航空航天复材维修维护企业。
2. 检测设备配置
主机：
Omniscan X3相控阵超声检测系统
探头：5MHz，64晶片轮式超声相控阵探头。
3. 检测结果分析

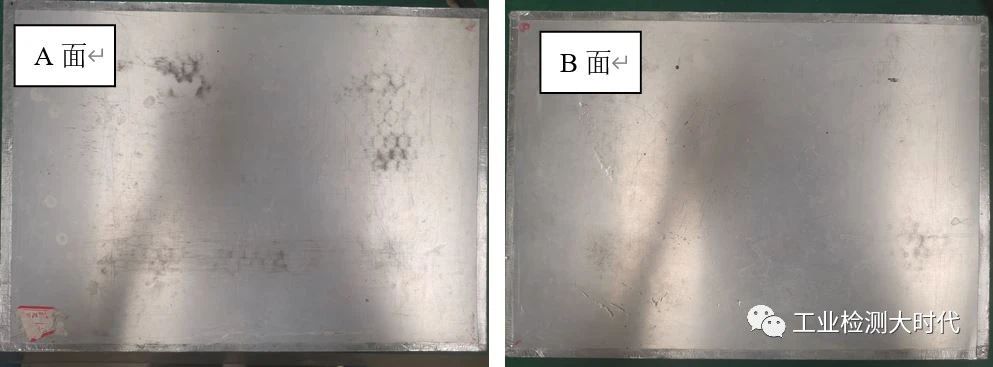

试块（1）
材质：铝蒙皮/铝蜂窝芯，蒙皮厚度：0.3mm

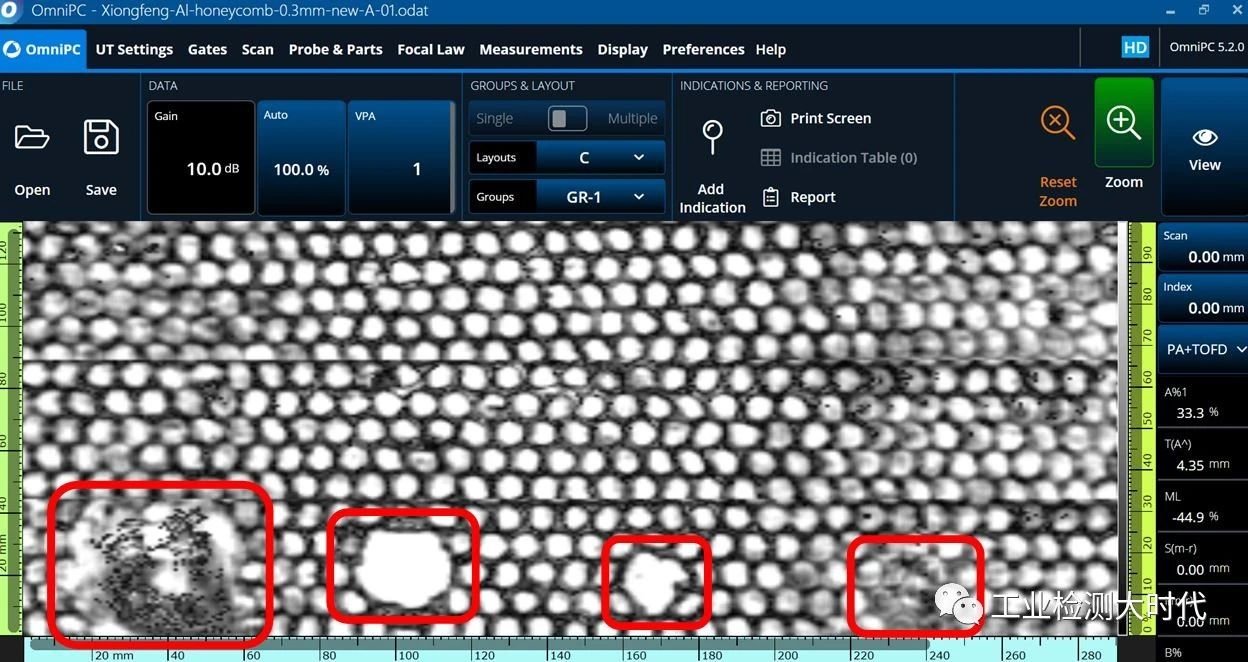

试块（1）上A面的检测结果如下，可以清晰地看到4个人工缺陷，且蜂窝结构清晰可见。

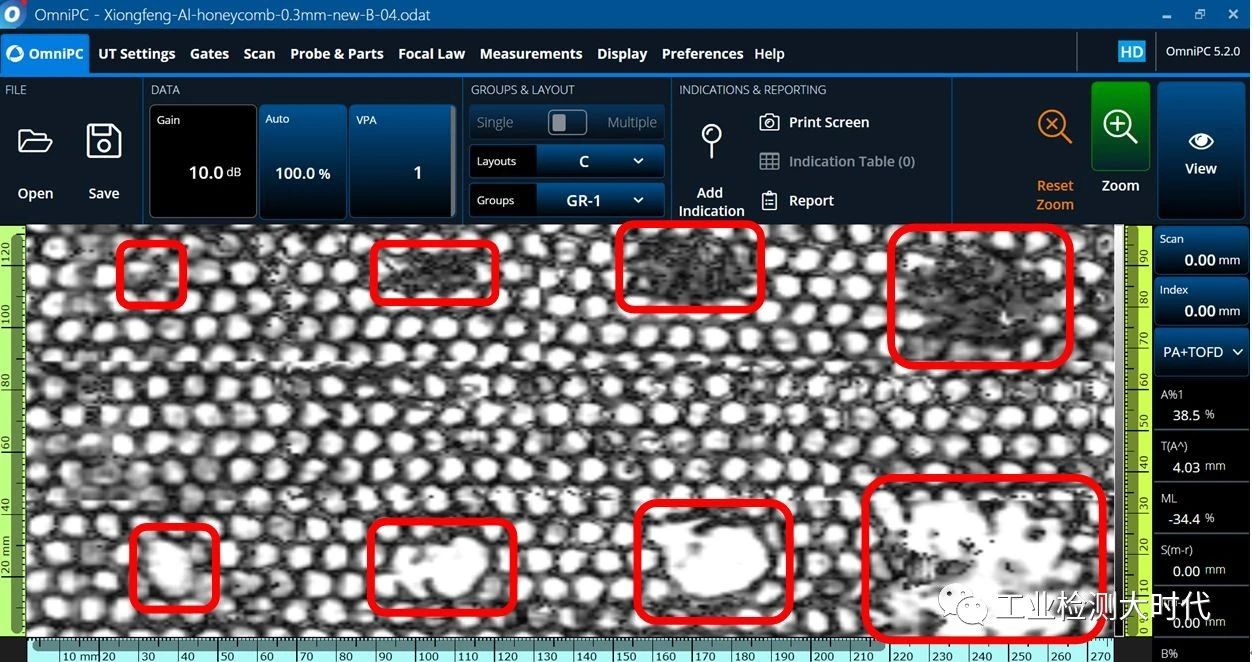

试块（1）上B面的检测结果如下，可以清晰地看到8个人工缺陷，且蜂窝结构清晰可见。
试块（2） 材质：铝蒙皮/铝蜂窝芯，蒙皮厚度：1mm

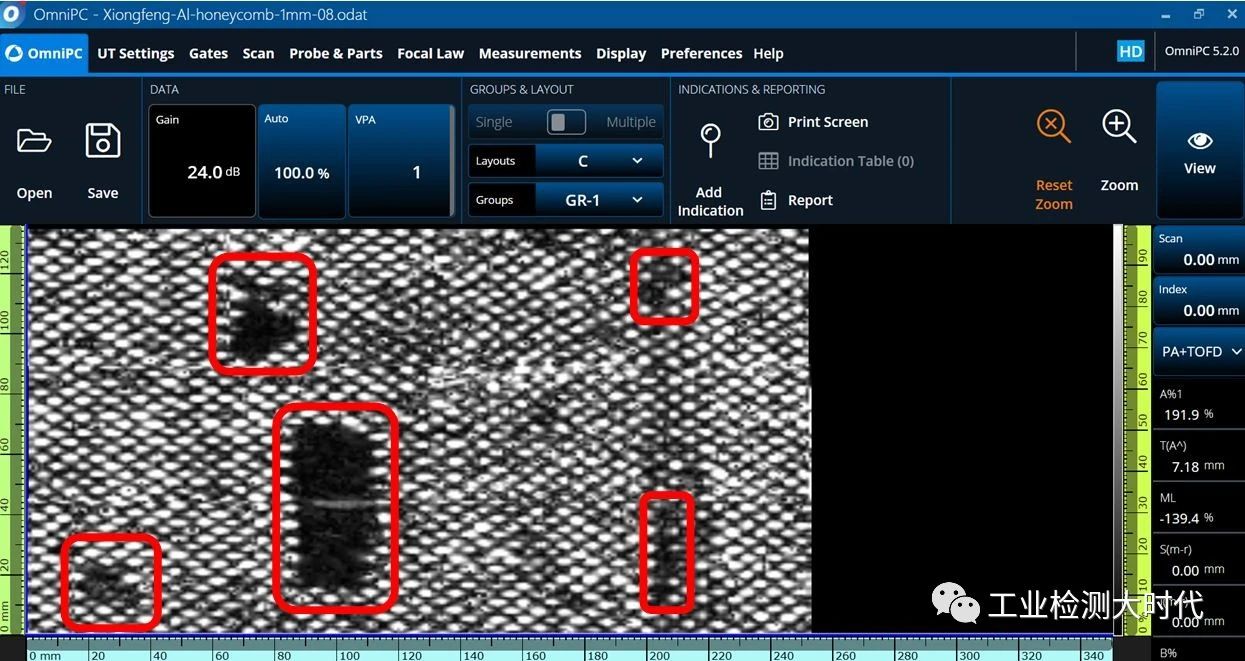

试块2上的检测结果如下，同样可以看到清晰的蜂窝结构，及内部的人工缺陷。
试块（3） 材质：
玻纤（GFRP）窝芯结构，蒙皮厚度：0.3mm

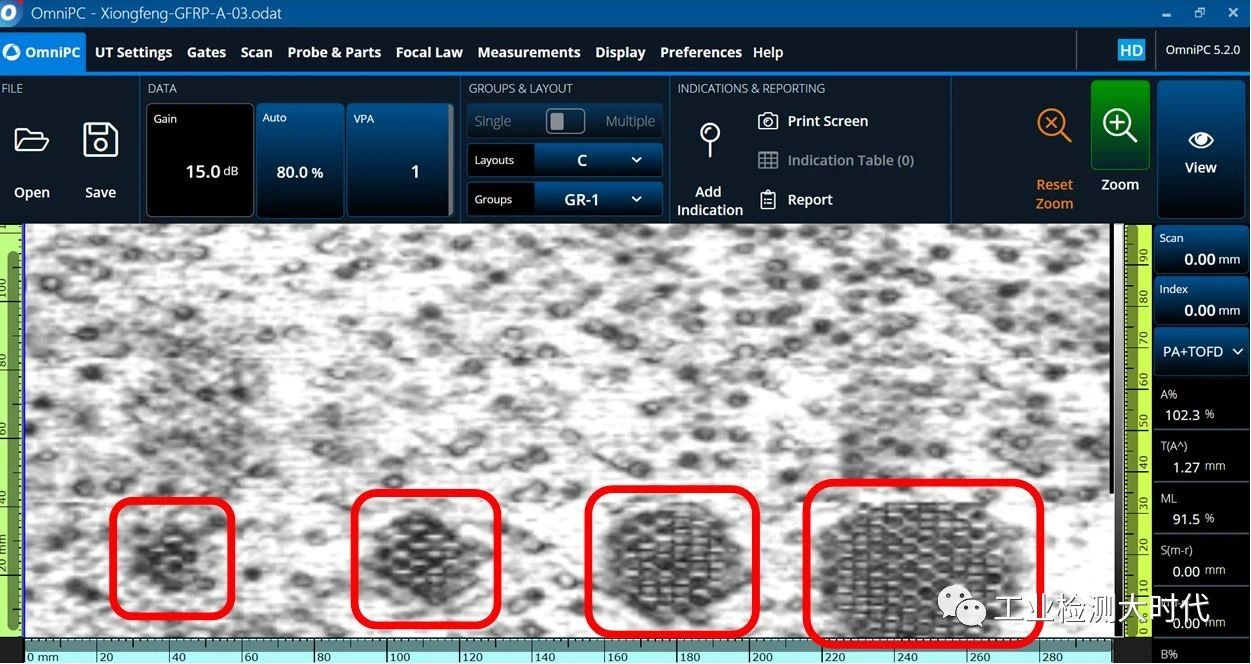

试块3上A面的检测结果如下，可以清晰地看到4个人工缺陷。

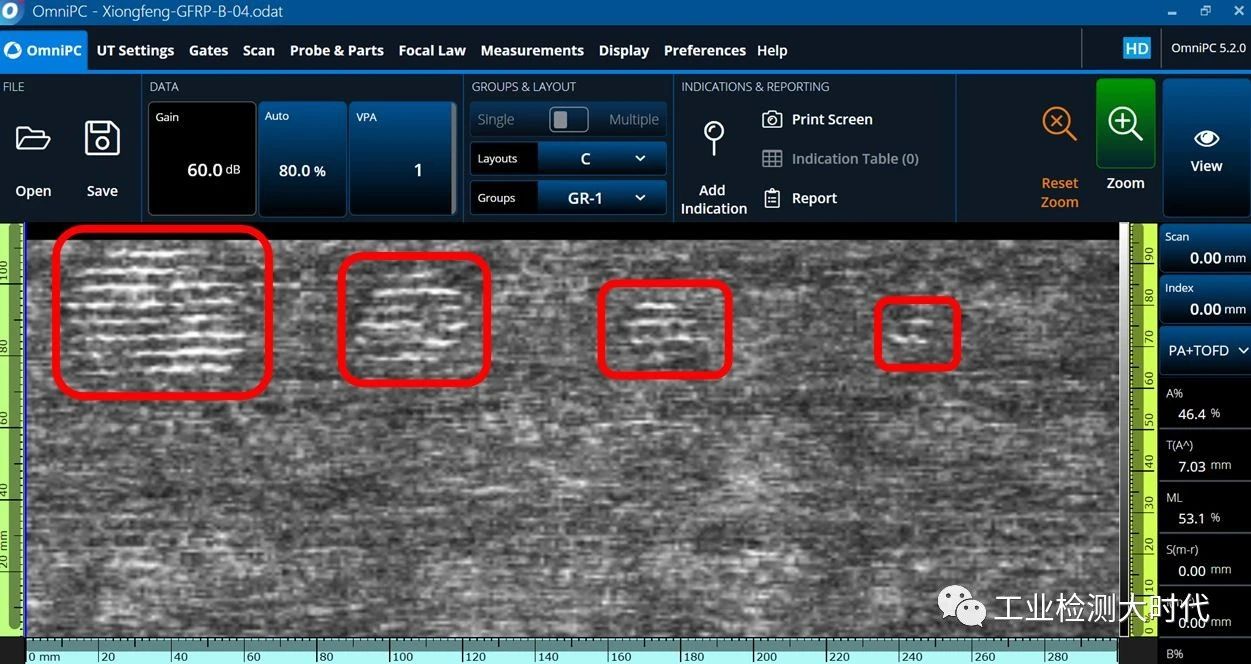

试块3上B面的检测结果如下，也可以看到4个人工缺陷。
5. 结论
使用超声相控阵技术，结合轮式探头，可以有效检测Al合金蜂窝及GFRP蜂窝结构复合材料的脱粘检测，检测结果清晰可靠，可以观察到蜂窝六边形的完整结构，并对缺陷反应灵敏。
