功能特点

两轮磁力爬行器产品特点
可搭载多种无损检测设备的先进仪器，目前在石油化工、锅特检、电力等众多领域积累了大量的现场解决经验。由于其可搭载电磁超声在管道底部、弯头或三通等腐蚀、冲蚀较为严重的区域做点检或B扫测厚，被业内专家称为管道腐蚀检测的神器。
具有以下特点：结构精巧、灵活性高、磁吸超强、操控精度高、采用先进检测技术、兼容视频检测、独有的探头升降机构等。
1) 结构精巧、灵活性高：


小巧精美的外观设计，可以让其方便的针对各类铁磁性管道和容器进行腐蚀检测。两轮磁爬长350mm×宽140mm×高130mm、重量≤5.5kg，特有的两轮结构使其可以在**小为125mm的管道上自由行走。**小转弯半径为400mm，并且可以轻松通过**小弯曲半径为100mm的弯头。因此，大大扩展了两轮磁爬运动和扫查的范围。

2) 磁吸超强：
在设计上，两轮磁爬使用稀土磁体制作高强度永磁轮，即使出现意外断电，也不会发生车体从被检测表面掉落的危险。因此两轮磁爬可以安全的进行水平、垂直和倒立等不同姿态的扫描工作。**大垂直载荷为5kg，即在拖拽5kg重物时丝毫不影响其在垂直方向的各种运动。

3) 控制精度高：
两轮磁爬行进速度0-6m/min无级可调，由精密编码器配合可实现设定检测间距的功能，可在控制器上进行编程，可以按照要求间距进行工作和点检，从而大大提高检测的效率和精度。
4)采用先进检测技术：
采用先进的自动爬行(电磁超声)壁厚腐蚀检测系统，检测精度方面与传统压电超声波不相上下。无需搭建脚手架、无需打磨防腐层、无需任何耦合剂，通过在地面远程控制，实现高空管壁腐蚀情况的快速定位筛查和密集扫描的精确测定。在确保检测精度的同时，极大的提高检测效率和降低检测成本。
5) 兼容视频检测：
两轮磁爬搭载针对压力管道、容器和母材做腐蚀测厚检测的同时，可以使用其搭载的目视镜头针对缺陷进行复核检验。或者在高空作业时取代人眼识别，判断行进路线和方位，确保检测精度和结果的。

6) 独有的探头升降技术：
在做腐蚀点检测厚或B扫检测时，必不可少会遇到需要探头提升的机械动作。 点检测厚时，需要在规定的相同间距点上进行测量，每一个点的数据都是在探头落在被测表面上所得到的，因此探头可升降的功能就可以实现**精准的每个点的厚度值。对被测物体做B扫描时，虽然探头一只紧贴表面，但如果遇到焊缝余高较大时，则需要将探头升起进行跨越，因此探头的升降功能也是非常重要的。




电磁超声测厚单元
电磁超声检测对工件表面要求很低，允许工件表面有油漆、涂层和凹凸不平。相对于常规超声。电磁超声具有以下优点：
• 非接触检测，无需耦合剂(提离可达4mm左右)。
• 对表面要求不高，可检测表面粗糙，带氧化皮、涂层等工件。
• 检测速度快。
功能特点
• 无需表面打磨，可穿透防腐涂层和浮锈，并且无需使用耦合剂。
• 厚度测量可穿透达4mm厚的表面腐蚀、油漆、防腐等涂层，仪器显示的金属物体的厚度值不需考虑计算涂层厚度。
• 测量不垂直度(换能器/探头相对被测试物体的法线)高达±25o，对探头放置后的垂直度要求低。

• 可以数字值形式、A扫描形式、基于时间的B扫描图像形式、基于距离(编码器)的B扫描图像形式，显示测厚结果。
• 采用专家智能算法，具有三种测厚模式：自动模式、单闸门手动模式(单峰值法测量)、双闸门手动模式(峰--峰值法测量)。大大降低了人为因素的影响，并简化了操作步骤。
• 内建基本材料横波波速的数据库，并可自定义横波波速值。
• 直接出具检测记录表、厚度值列表，方便数据分析处理。

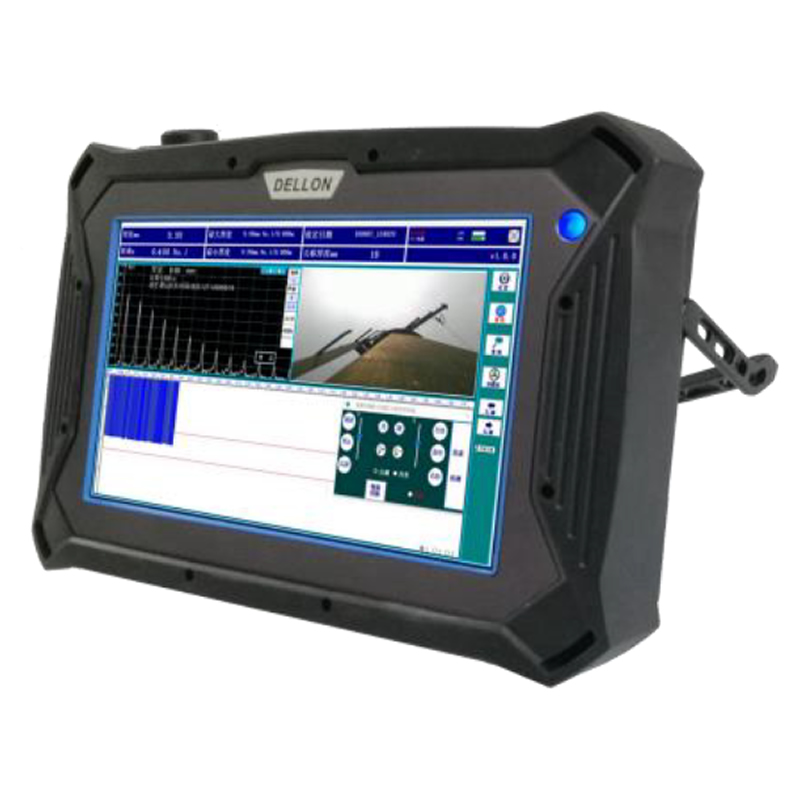

测量分析软件
• 同时显示厚度值、A、B扫描结果
• 直接出具检测记录表、厚度值列表，方便数据分析处理
• 兼容Win7/10(32/64位)操作系统
