功能特点

风电叶片现场试验

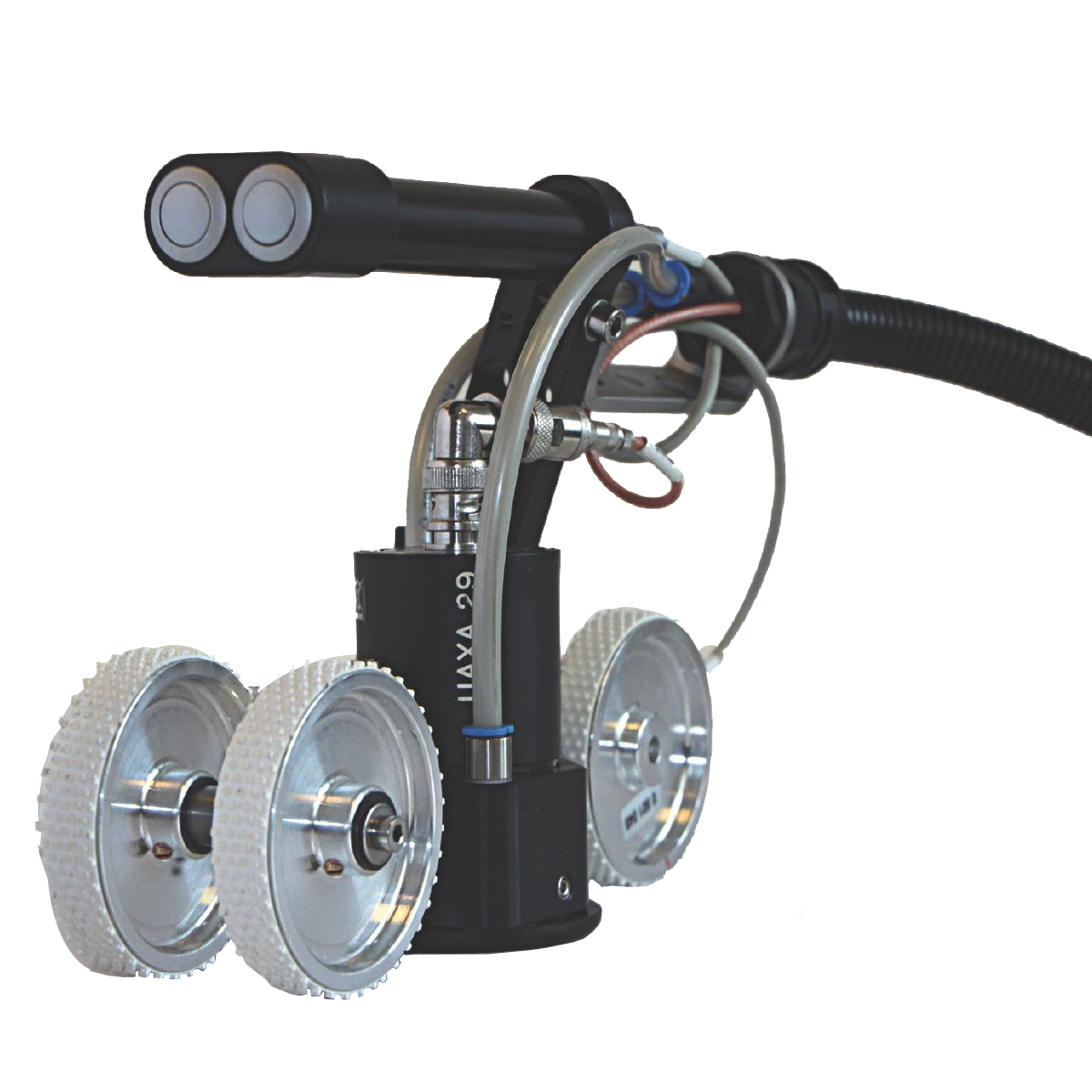

MWS-6 将简化您的检查过程。它是一种手动操作的扫查器，主要用于复合材料的半自动检测。该扫描仪是一个理想的便携式解决方案，随机现场检测竖立叶片。

高性能超声波传感器为您提供**优越的性能和**可靠的数据，可用于您的检测和维修过程。

这些数据包括您需要维修的区域的信息和它们的准确位置，这使您的维修区域更加有限。

MWS-6 很容易在一个沿着安装的风电叶片的竖立的工作平台上操作，扫查架是一个理想的全尺寸补充扫查设备，它可预先识别检测新的区域，或对已知的关注区域进行复检。




主机接口

WS-6 可与任何版本的系统连接使用，独特的设计特别注重时间的快速设置，体积轻巧和易于使用，从而提高了使用效率。
此外，该系统具有很大的灵活性，可以适应不同的测试场景，并涵盖了大多数主要的超声测试技术。


能够适应不同的线扫描情况
扫查器采用铝安装杆，探头支架，手柄，支撑轮、编码器轮和特殊附件安装在其上。该设计将扫查器组件配置为3 种不同的线阵扫描情况：

• 与边平行的线扫描

• 垂直于边的线扫描

• 线扫描在一个平面上与边缘无关

扫查器电缆通过UT 信号和编码器和开关信号的两个电子模块连接到P 扫描处理器

扫查器配置

扫查器组件可以放置在安装杆上，以方便不同的扫查应用程序。探头支架和编码器轮“并排”安装，用于相对于边缘进行扫描，及其他应用场景。




与边平行的扫查

此应用使用"并排"安装编码轮和探头支架。两个导杆固定在安装杆上，导杆上的滚轮推到位。使用这种设置，从边缘的**大扫查距离约为340 毫米。

线扫描到边缘

此应用使用编码轮、探头支架和支撑辊的"并排"安装。为了直接扫查到边缘，需将编码器轮安装在探头外壳的对面，并与探头的中心对齐。

线扫描独立于边缘

此应用使用编码器轮和探头支架的"在线"安装。支撑轮组安装在探头的前面，编码轮安装在探头的后面。
