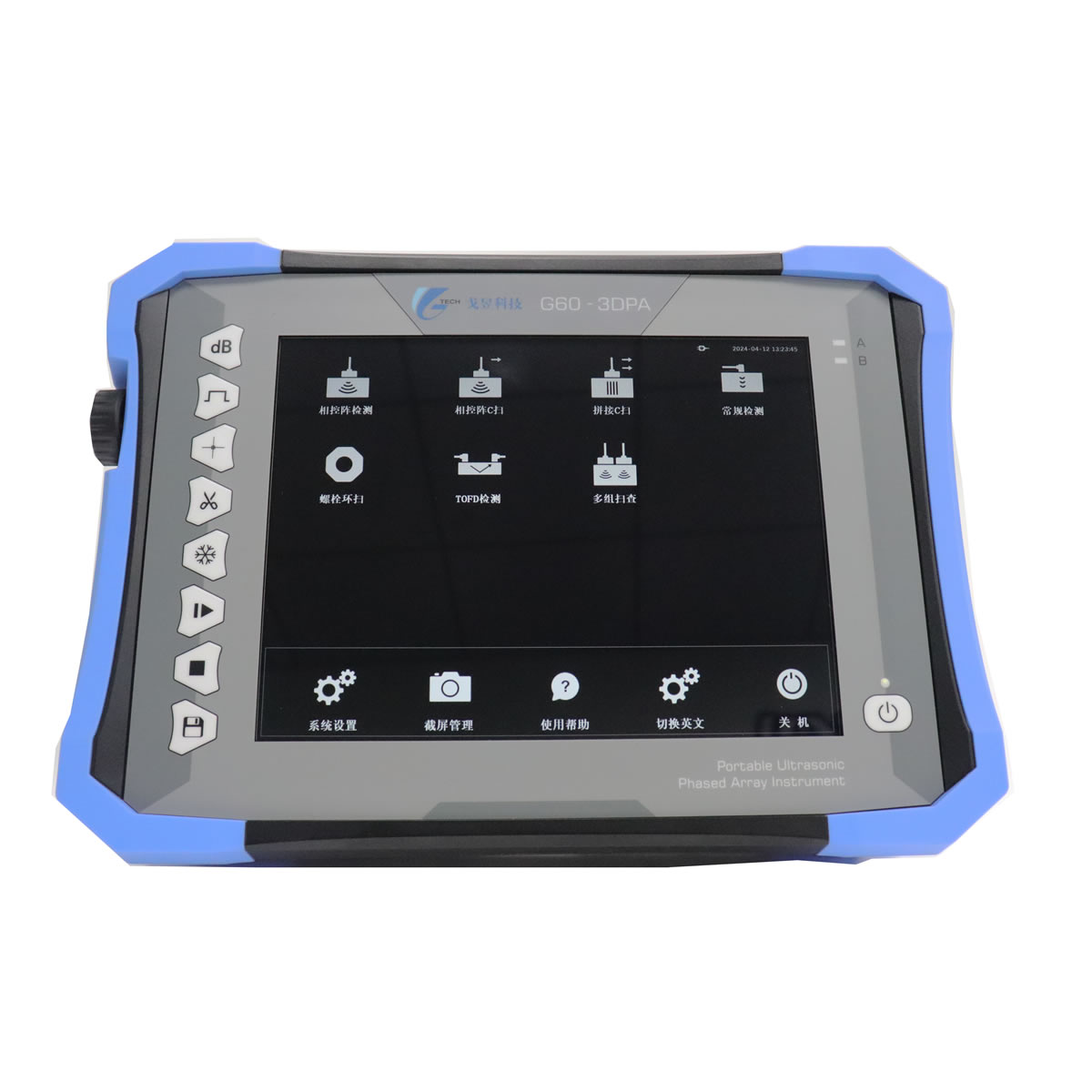

G60-3DPA相控阵超声检测仪

G60-3DPA相控阵超声检测仪

G60-3DPA便携式相控阵超声检测仪是达到32:128个检测通道的便携式相控阵检测仪器;仪器具备常规超声、TOFD、传统相控阵、全聚焦成像、TOFD与相控阵同时扫查,支持双阵列探头等功能;仪器采用防水、防油面板,可触屏操作,实现检测数据全程记录,是国产先进的智能化相控超声检测设备。

功能特点

    检测通道
    32:128通道相控阵检测功能、全聚焦检测成像功能、TOFD与相控阵同时扫查、支持双阵列探头、双通道TOFD检测功能、双通道常规检测等功能,满足客户的各种检测需求。

    相控阵模块
    对接焊缝检测模块、曲轴检测模块、管道腐蚀检测模块、钢轨焊缝检测模块、轮辋车轴检测检测模块、螺栓检测模块、TKY检测模块等。

    TOFD模块
    具有工艺参数设置、探头楔块参数设置功能,根据探头和工艺参数计算覆盖区域的相关参数,包括PCS、扫查面覆盖、底面覆盖、声束夹角。

    常规模块
    主要功能:A型波显示;闸门声程、水平、深度、幅度;声速、延时、零点设置;波形冻结;DAC曲线;自动增益;单发单收模式;一发一收模式;脉冲宽度、发射电压设置;滤波选择;通道参数存储、调用。

    工艺设计
    具有工艺仿真模型,也可用CAD软件编辑工件尺寸导入仪器,直接调用工件形状,可为用户定制专属检测工艺,一站式提供全套解决方案。

    相控阵校准
    支持ASME标准规定的ACG和TCG曲线补偿功能(TCG可记录16点),解决扇形扫查时能量分布不均匀及测量误差等问题。声速、延时、ACG、TCG及编码器的校准流程化操作设计,简单易用。

    图像处理
    具有动态深度聚焦和平滑处理功能,不同深度的缺陷均能达到很好的检测分辨力及优质图像显示;具有图像缩放及平移实现图像显示自定义布局;具有闸门扩展功能实现缺陷图像的细微观察。具有多组显示功能,显示组数可达4组。

    结构设计
    采用全密封防水防尘设计,适合各种恶劣检测环境。提供丰富的接口功能,USB3.0接口实现高速数据转存,DP(DisplayPort)视频接口可转HDMI实现屏幕无限扩大。

    延时精度
    纳秒级的延时精度,提高相位延时的精度,能够显著地抑制旁瓣,提高声束的纵向和横向分辨率,改善成像清晰度。

    数据采集
    常规A扫连存,相控阵线扫、扇扫、C扫、TOFD扫实时快速成像,相控阵全聚焦成像,连续数据记录采用编码器或时基。

    聚焦法则
    根据声束角度、焦距、扫查模式、探头及楔块参数自动计算快速生成,扇形扫查角度步进自动优化。

    滤波器
    高通、低通、多个窄带可选,脉冲滤波器宽度根据探头频率自动优化,凸显优良的噪声处理技术。

    显示屏
    10.4寸工业级、TFT显示屏,提供触屏操作,室外或强光线下提供极佳的显示效果。

    供电电源
    电源供电交直流两用,单独使用电池可确保仪器工作4.5小时以上。

技术参数

通道参数
PA/TFM模式 32:128通道
UT模式 2通道
TOFD模式 2通道
物理参数
显示 10.4′显示屏,带触摸功能
探头接口 IPEX 1个,C5 4个
I/O 接口 USB 3.0(HOST)2个,USB 2.0(HOST)1个;DP (DisplayPort)显示接口可转HDMI;WIFI(通过USB口加载);LEMO 1B 二维编码器接口;TTL输入/输出口
GPS
存储器 内部:64GB;外部: U盘
重量 5kg(不含电池)
体积 长×高×宽:350×250×130mm
电源 交流:100V~240V 50Hz/60Hz;直流:13.5V
电池类型 锂电池
电池容量 双电池,单个电池<100Wh
电池时间 ≥4.5h
温度特性 工作温度:-10℃~40℃;储存温度:-20℃~60℃
防护等级 IP65
常规超声性能指标
PRF 25Hz~10kHz
发射电压 75V~250V(50Ω负载)
脉冲宽度 30ns~1000ns,步进5ns
阻尼 400Ω、80Ω
采样频率 100MHz
带宽 多频带覆盖0.5MHz~20MHz(-3dB)
增益 0.0dB~110.0dB
灵敏度余量 ≥60dB (窄带),≥52dB(宽带)(2.5P20、200Φ2平底孔)
垂直线性 ≤3%
水平线性 ≤0.1%
分辨力 ≥26dB (2.5P20)
动态范围 ≥30dB
滤波器 高通、低通、多个窄带
检波 正向、负向、全波、射频(TOFD模式)
通道 双通道
**大范围 10000mm (钢纵波)
测量闸门 A、B、G
闸门起点 全范围
闸门宽度 闸门起点到全范围
闸门高度 1~99%
报警 声、光报警
测量模式 前沿、峰值
TCG 16点
相控阵/全聚焦性能指标
通道数 32:128通道
**大孔径 32阵元
支持**大阵元数 128阵元
聚焦法则 不小于1024
扫查角度范围 -89°~89°
校准功能 声速、延时、TCG、ACG、编码器
检测范围 1000mm
**小角度步进 0.1°,带自动优化功能
采样频率 100MHz,10bit
检波 全波
A扫波高显示 **高800%
可调模拟增益 80dB
**大重复频率 20kHz
发射电压 20V~110V(50Ω负载)
脉冲方式 双极性方波
脉冲宽度 30ns~1000ns,步进5ns
带宽 多频带覆盖0.5MHz~20MHz(-3dB)
滤波 高通、低通、多个窄带
触发 编码器、时基
测量模式 前沿、峰值
显示读数 幅度、声程、水平、深度
测量分辨率 0.5mm
扫查类型 线扫、扇扫、C扫、D扫、全聚焦(TFM)
扫查长度 不小于15米
扫查速度 不小于30mm/s
TFM成像 实时2D
TFM焦点数量 **高100万点
3D重构成像
