DEU300电磁超声测厚仪
本非接触式测厚仪用于测量钢及钢合金的管/板/棒等、铝及铝合金的管/板/棒等厚度。测量时 无需表面打磨、无需使用耦合剂、传感器和测试对象之间的间隔可达 6mm 、可穿透涂层直接隔着油漆、清漆、防腐层、搪瓷、塑料等 进行测厚。
EMAT检测技术已经应用于室温及高温环境下各种锻件、钢捧、钢板、钢管( 包括无缝钢管、石油套管、焊管等)的手动、半自动和全自动在线无损检测。
功能特点
无需表面打磨，可穿透防腐涂层和浮锈，并且无需使用耦合剂。
• 厚度测量可穿透达6mm厚的表面腐蚀、油漆、防腐等涂层，仪器显示的金属物体的厚度值不需考虑计算涂层厚度。

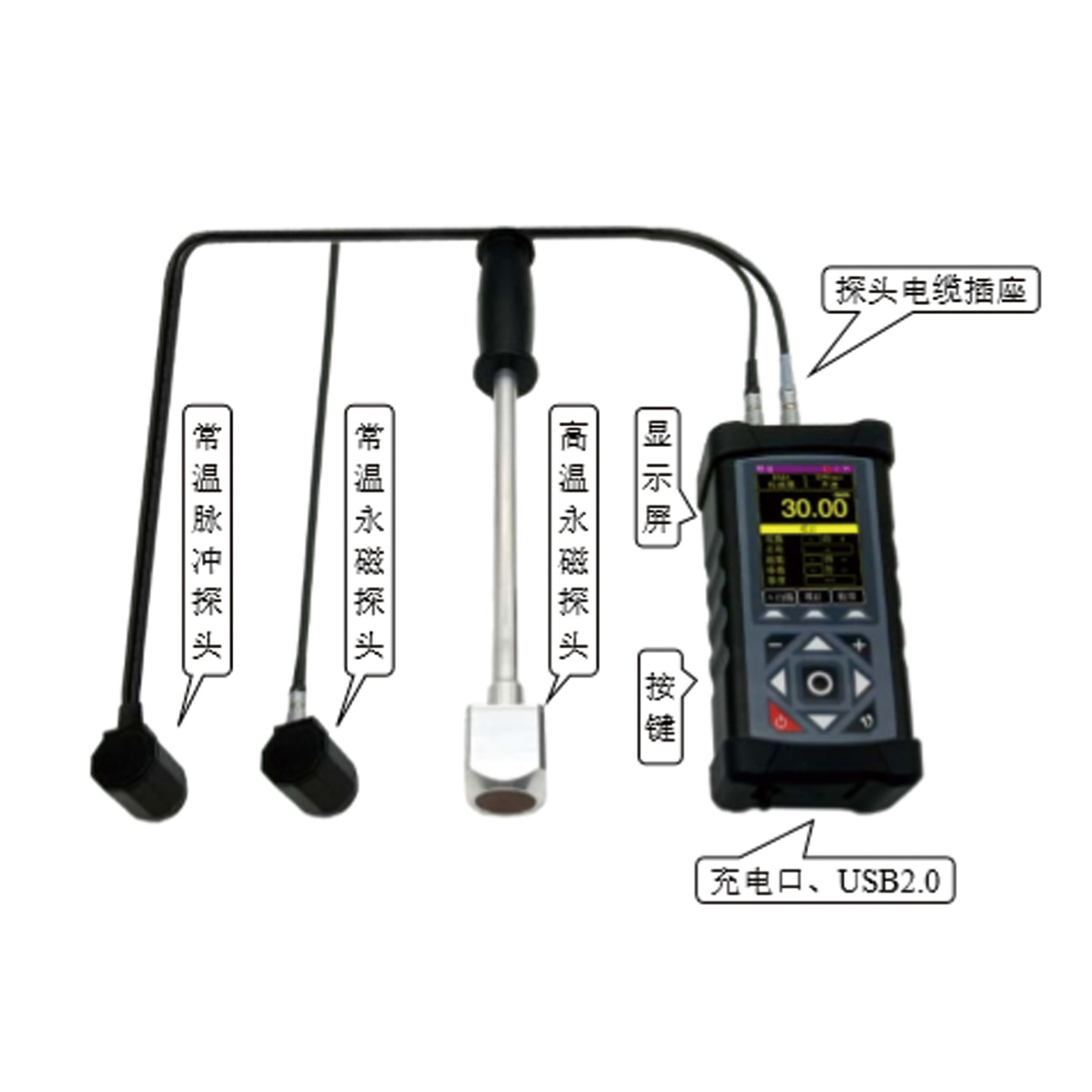

• 常温脉冲探头采用脉冲式电磁铁，基本上无磁力；常温和高温永磁探头采用弱性永磁铁，来取代现在普遍采用的强永磁铁。彻底解决了EMAT换能器吸力过大而难以挪移的问题，从而使手动点检更为简便和安全。
• 可选配高温探头，检测700℃的高温构件。
• 具有温度补偿功能，能输入高温构件的实际温度范围从而对声速变化进行自动补偿，使得测厚值更为精准。

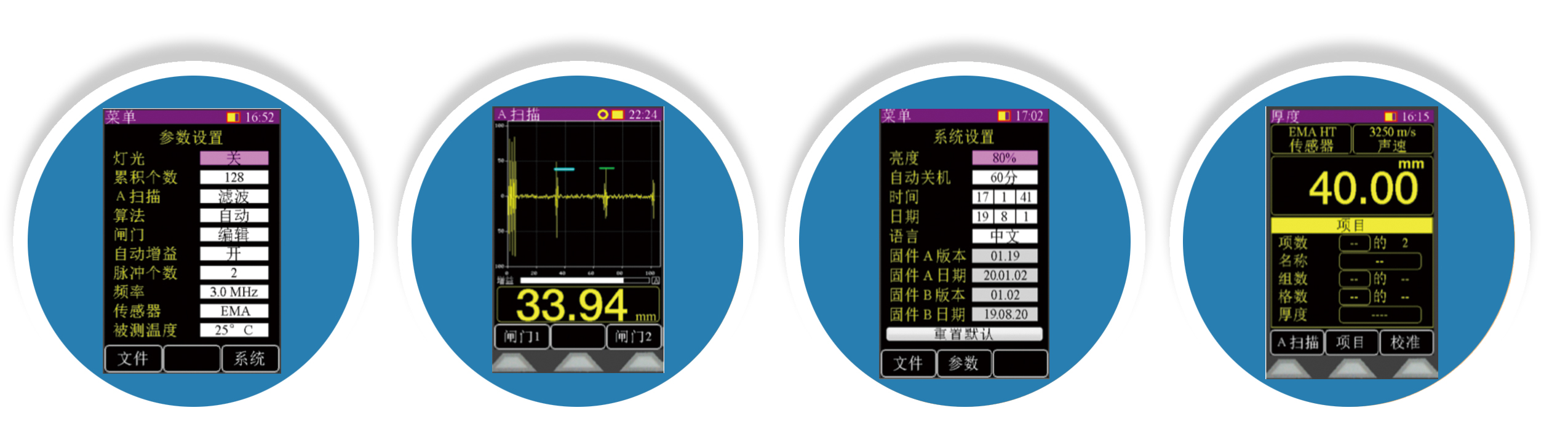

• 测量不垂直度(换能器/探头相对被测试物体的法线)高达±25o，对探头放置后的垂直度要求低。具有A扫描形式、(基于时间的)B扫描图像形式显示测厚结果和存储查询功能，并允许用户设置闸门、厚度测量模式、信号处理等测量参数。
• 采用专家智能算法，具有三种测厚模式：自动模式、单闸门手动模式(单峰值法测量)、双闸门手动模式(峰--峰值法测量)。大大降低了人为因素的影响，并简化了操作步骤。内建基本材料横波声速的数据库，并可自定义横波声速值。可储存50000条厚度值及4000条A-Scan或B-Scan数据。
• 背部集成高亮LED灯，方便现场照明。
• 背部集成有腕带，方便单手操作。
• 交直流混和供电、内置可充电锂电池可连续工作≥9小时。
• 测量数据可通过USB传递至上位PC机，进行分析和管理。
• 全密封IP66防尘防水设计、硅胶护套抗跌落防振设计，更适合恶劣工况使用。
技术参数
|
厚度测量范围： |
1-200mm（碳钢、合金钢、铝合金、马氏体不锈钢等）2-200mm(奥氏体不锈钢 、铜、钛合金等） |
|
工作间隙/提离 |
|
|
常温永磁探头 |
≤6mm |
|
常温脉冲探头 |
≤2mm |
|
高温永磁探头 |
≤4mm |
|
测量不垂直度(换能器/探头相对被测试物体的法线)： |
±25o |
|
激发频率： |
3.0MHz~3.9MHz |
|
测试物体表面**小曲率直径： |
≥6mm |
|
声速范围： |
1000~9999 m/s、调节增量1 m/s |
|
闸门功能： |
自动闸门、手动单闸门、手动双闸门 |
|
显示器： |
彩色LCD、3.5寸/320×480 pixel |
|
通信接口： |
USB2.0 |
|
尺寸重量： |
高195×宽90×厚40mm、≤820g |
