混凝土建筑套筒灌浆(数字DR射线)成像法的检测技术

发布时间:2023年09月26日

        装配式建筑规划自2015年以来密集出台,2015年末发布《工业化建筑评价标准》,决定2016年全国全面推广装配式建筑,并取得突破性进展;2015年11月14日住建部出台《建筑产业现代化发展纲要》计划到2020年装配式建筑占新建建筑的比例20%以上,到2025年装配式建筑占新建筑的比例50%以上。所以对检测技术提出了新的要求,戈昱科技技术团队通过对各种套筒灌浆样件进行了大量无损检测实验(数字DR检测)实践,得出以下经验供参考:

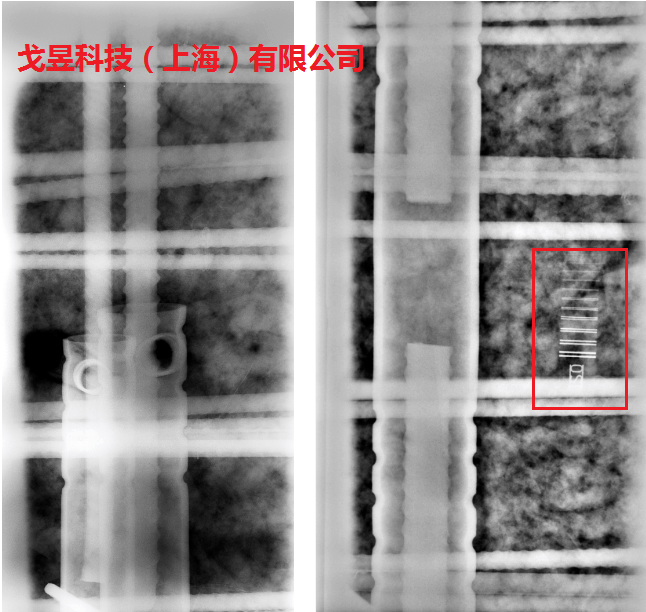

      1.套筒灌浆连接的可靠性,主要由两个指标控制,一是钢筋伸入套筒中的长度,二是灌浆的饱满度。便携式DR检测技术是目前对以上两个指标**直观、**方便的无损检测技术,结果可靠。图像清晰、内部灌浆饱和度一目了然、钢筋位置清楚。






2.要达到好的检测效果需要2个必要条件:

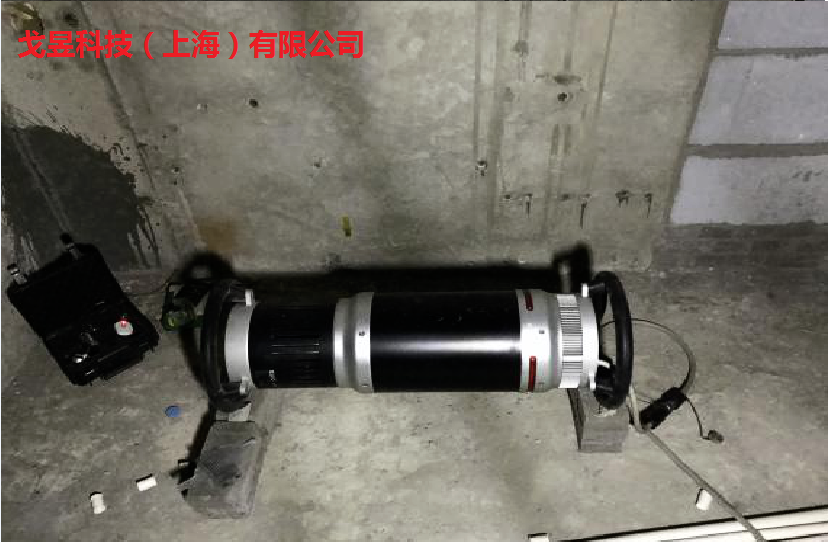

    2.1 射线机的穿透能力要强:微焦点的300kv恒压便携机能满足穿透200-300mm混凝土的要求。





    2.2 DR成像系统的软件功能要强大:由于混凝土的结构复杂,射线的衰减系数和一般工业、医疗的规律都不一样,需要高水平的图像处理软件进行降噪、锐化处理。才能获得高质量的图像进行观察,得出准确的结论。






      3.针对双排套筒并列布置,且节点处钢筋及注浆、双排灌浆套筒垂直透照影像重叠,对内部密实度识别产生影响;倾斜透照影像会区分开来。
