AMS-37 环锻件移动式超声波自动化检测系统
– 快速、简便、安全的法兰超声波自动化检测

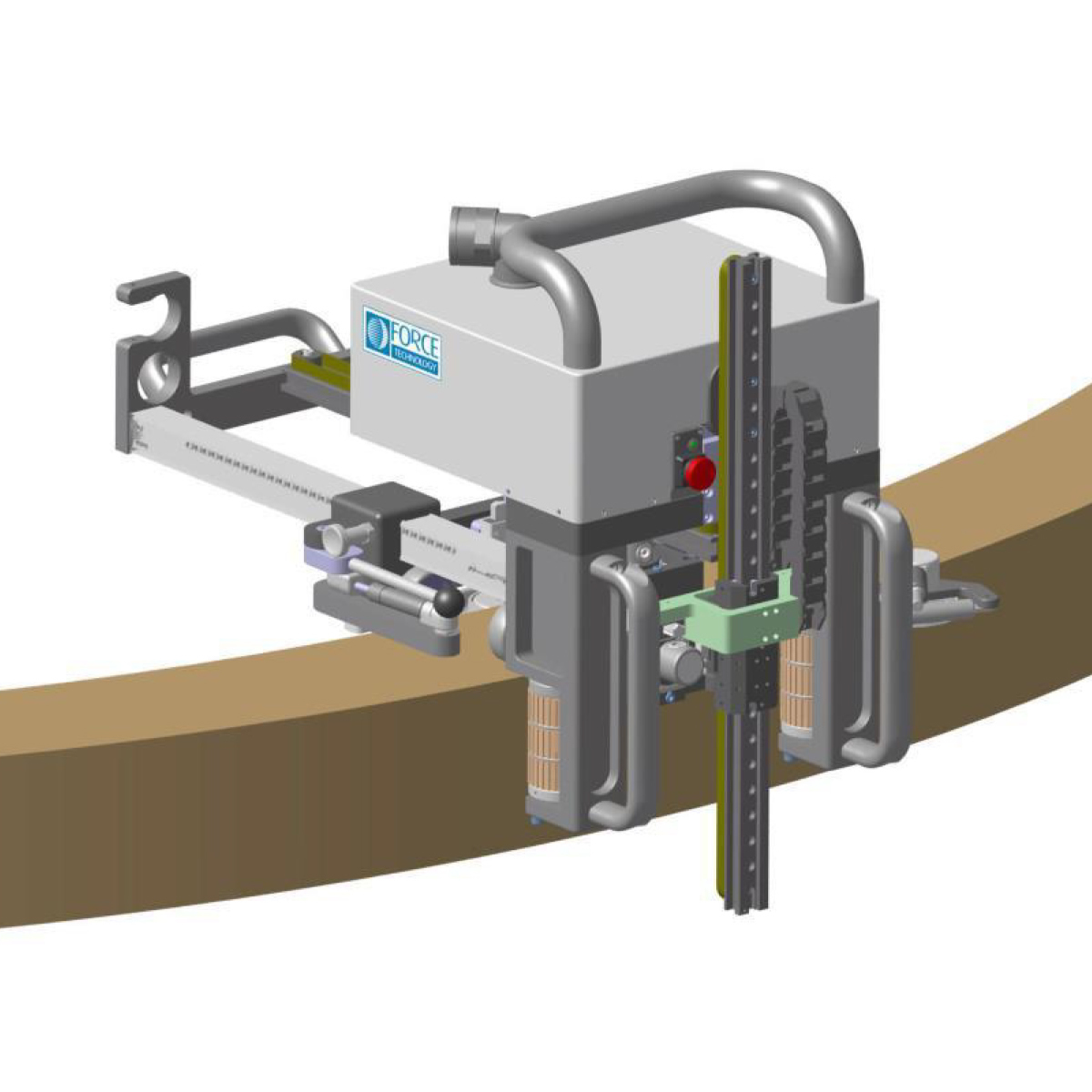

AMS-37 环扫描仪是专用的环检查。它在制造车间是一个非常方便和有效的工具，因为它将这个小尺寸的扫描仪移动到一个环，比移动环到一个浸入槽扫描仪更容易和更快。
识别两个Y 模块Y1 和Y2，它们都配备了两个探头支架，使每个Y 模块上的两个探头进行检查。这两个Y 模块是单独可控的，所以高度和厚度的差异并不重要。
探头支架单独安装在探头支架框架中，两个探头分别移动和适应表面，确保尽可能在探头和表面之间保持重要的恒定接触。
功能特点
特征
• ASM-37 检测系统满足：高度100 – 350mm，外径2500 – 4500mm，厚度150-300mm 圆圈锻件的检测要求；
• 除了明确工件尺寸，用户强调大多数工件做单晶双面检测即可。建议把B4S 探头更改为陶瓷硬接触面探头，这更适用自动化超声检测；
• 目前ASM-37 匹配4 个探头使用（单晶探头或双晶探头），不宜在增加探头数量主要是机械运动方面考虑系统整体的运动稳定性及可靠性。
• Y 轴的移动速度是150mm/sec
识别两个Y 模块Y1 和Y2，它们都配备了两个探头支架，使每个Y 模块上的两个探头进行检查。这两个Y 模块是单独可控的，所以高度和厚度的差异并不重要。
探头支架单独安装在探头支架框架中，两个探头分别移动和适应表面，确保尽可能在探头和表面之间保持重要的恒定接触。
检测速度
双面单晶探头扫查，10%探头覆盖，扫查方式见下：
• 探头晶片尺寸24mm, 10%的探头覆盖为21.6mm, 两个探头的有效扫查43,2mm；
• 一次完整扫查5 秒钟；
• 以内径3900mm, 外径4500mm, 高度350mm 为例，检测时间为27.2 分钟；
• 在两个表面的每个表面上都有两个探针。
