AMS-71PA 自动化叶片超声波相控阵检测系统
– 快速、简便、安全的风电叶片超声波自动化检测，AMS-71PA 为您提供快速、高效和安全的叶片结构完整性质量保证。检测系统将提高生产速度，降低生产成本。
更好的质量、更快的生产速度和更低的成本我们知道叶片质量是决定风电叶片**终长期性能的关键。AMS-71PA 将使您的叶片结构完整性的质量保证更容易和更有效。
该系统设计用于垂直方向的叶片。独特的全尺寸多通道探头阵列，21 个相控阵探头（非常规探头），使您的检测速度达到3 米/秒。
此外，这种创新的自动化叶片相控阵检测系统只需要一名操作员。
功能特点
优势
• 高效单人操作
• 高检测速度
• 独特的相控阵探头线阵列
• 高分辨率数据采集
• 彻底检查垂直方向的叶片
• 自主操作，自供电
• 集成耦合介质再循环
应用
AMS-71PA 是一种用于风力涡轮机的叶片大梁自动扫描装置。它是专为检查200/400 毫米的大梁设计的。
扫查器安装在叉车上进行检测，风电叶片垂直放置。该检查沿着叶片的长度方向进多聚焦法则平行扫查。检查时，叉车由操作者沿叶片方向驱动。操作员在视频监视器的帮助下将扫查器单元定位在正确的位置（高度）。扫查器单元安装在一个机动臂上，使探头与叶片表面接触，并补偿变化的距离。

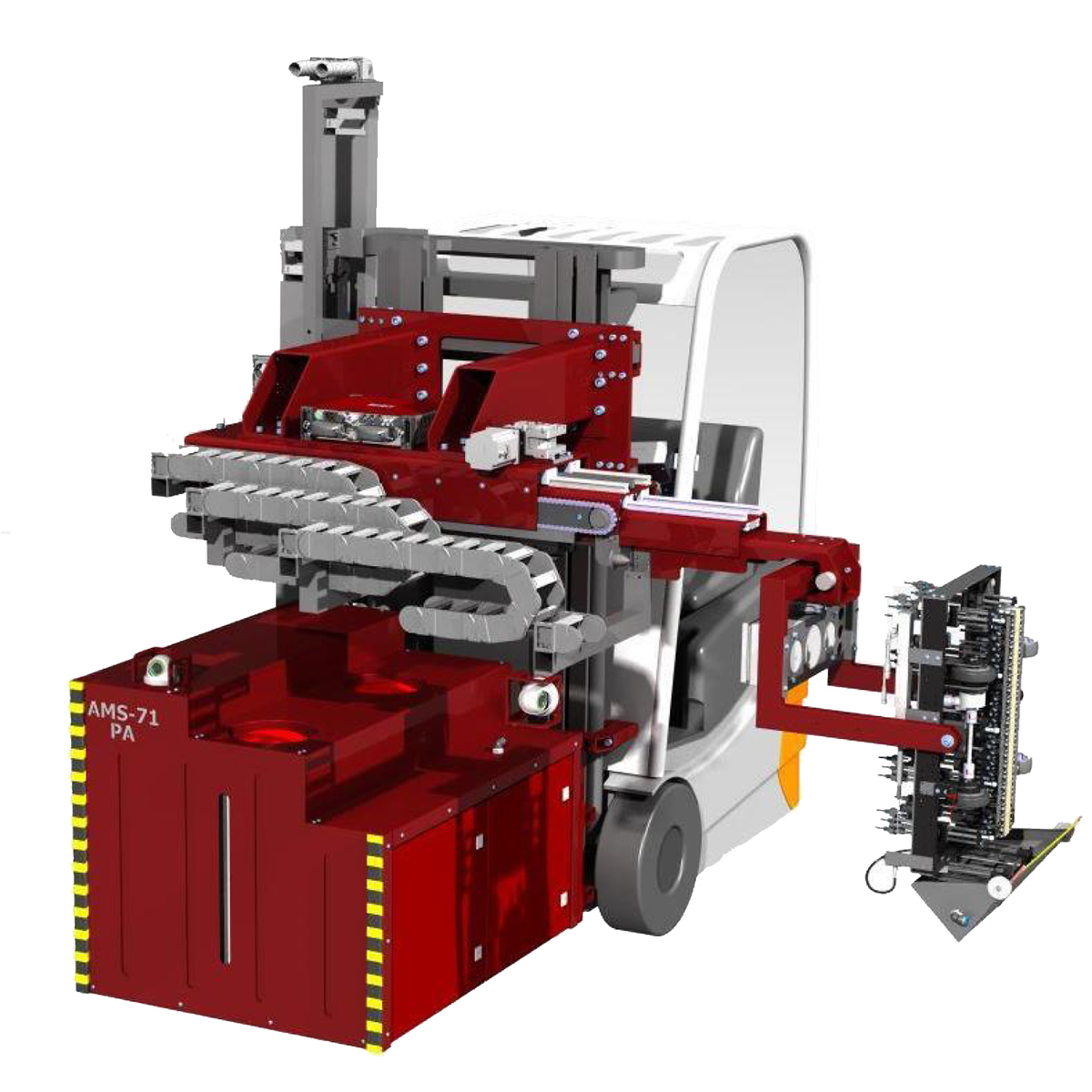

AMS-71PA 包括一个扫查器单元，通过平衡环接头连接到一个电动伸缩臂系统。臂架安装在叉车塔吊架上。该塔用于将扫描仪提升到所需的高度。
操作系统所需的辅助设备安装在叉车前部的柜体上。叉车为检查系统提供电力，因此扫描操作时不需要外部电源。
扫描器单元由一个悬挂阵列组成，包含21 个相控阵探头（非常规探头）单元。框架通过两个水平节点与基础框架连接。底座框架通过垂直接头与伸缩臂连接。
万向节框上两组关节和三个接触轮确保扫描系统单元在靠近叶片表面移动时与叶片表面对齐。
技术参数
|
高x 宽x 长 |
2.6x1.3x2.8 米 |
|
重量 |
3 吨 |
|
扫查方式 |
X 轴移动扫查、全覆盖 |
|
超声检测技术 |
21 个相控阵探头（非常规探头） |
|
扫查长度 |
无限制 |
|
扫查宽度 |
500mm（可定制800mm） |
|
扫查速度 |
3 米/秒 |
|
检测精度 |
3*10mm（可定制1.5*2.5mm） |
